Stapel gefahrene Grundlagen

Hydraulische Ramme

Produkt-Beschreibung

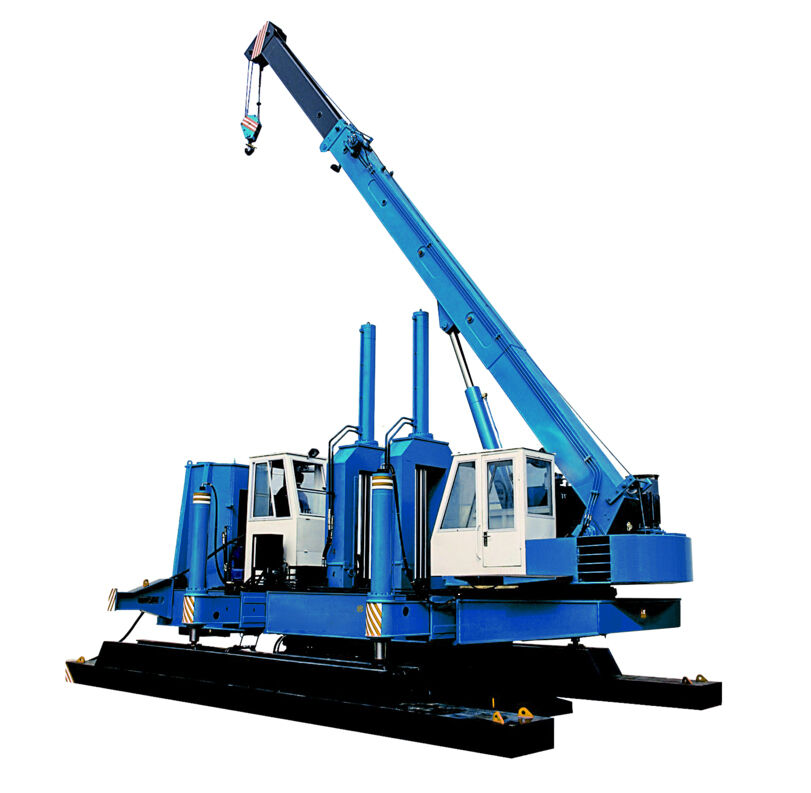

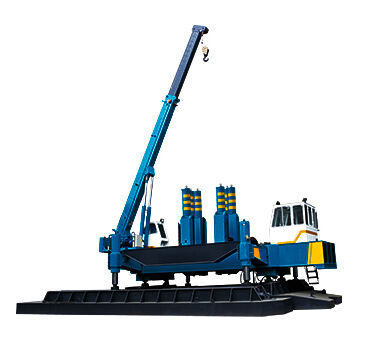

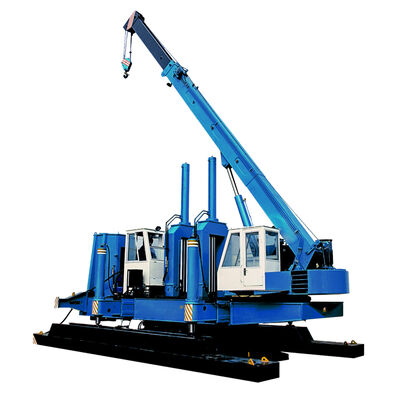

VY-Serie hydraulischer statischer Pfahltreiber

Ein leistungsfähiger Bausteinschub, der für effiziente Fundamentarbeiten mit fortschrittlicher hydraulischer Technologie entwickelt wurde.

Produktübersicht

Der hydraulisch-statische Pile-Treiber der VY-Serie stellt den neuesten Fortschritt in der Pile-Foundation-Technologie dar.Es ermöglicht ein reibungsloses und leises Pressen von vorgefertigten Pfählen für schnelle SinkvorgängeDiese Ausrüstung bietet einfache Bedienung, hohe Effizienz und beseitigt Lärm und Gasverschmutzung während des Baus.

Zu den wichtigsten Vorteilen zählen minimale Bodenstörungen während der Baufundamentarbeiten, präzise Kontrolle über den Baubereich und -umfang, eine hervorragende Betriebsfreundlichkeit und eine überlegene Bauqualität.Die VY-Serie ist in mehreren Regionen weit verbreitet, insbesondere bei Küstenbauprojekten und bei der Sanierung bestehender Pfahlfundamente.

Einzigartige technische Merkmale

Durch die fortschrittliche Konstruktion des Klemmmechanismus kann der individuelle Kiefer angepasst werden, um den maximalen Kontaktbereich mit den Pfählen zu gewährleisten und Schäden an den Pfahloberflächen zu vermeiden
Innovative Seiten-/Eckstapelstruktur verbessert die Seiten- und Eckstapelkapazität und erreicht 60%-70% der Hauptstapeldruckkraft mit überlegener Leistung im Vergleich zu herkömmlichen Hängesystemen
Automatisches Spannungssystem zur Aufrechterhaltung des Drucks gewährleistet eine zuverlässige Spannung des Stapels und eine hohe Bauqualität durch automatisches Nachfüllen der hydraulischen Flüssigkeit
Das durch den Enddruck stabilisierte System verhindert, dass die Maschine bei Nenndruck schwimmt, was die Betriebssicherheit erheblich verbessert
Langlebiger Gehmechanismus mit Schmierbecherdesign sorgt für eine kontinuierliche Schmierung und verlängert die Lebensdauer der Schienenräder
Die Konstruktion eines hydraulischen Systems mit konstantem Hochstrom sorgt für eine maximale Effizienz und Leistung des Stapels

Haupttechnische Parameter

Parameter	VY128A	VY208A	VY268A	VY368A	VY468A	VY618A	VY728A	VY868A	VY968A	VY1068A	VY1208A
Maximaler Druck auf dem Stapel (tf)	128	208	268	368	468	618	728	868	968	1068	1208
Max. Stapelgeschwindigkeit (m/min)	6.9	8.9	6.9	6.8	6.1	8.7	7.9	7.4	7.4	8.1	6.7
Min. Stapelgeschwindigkeit (m/min)	1.9	1.3	0.9	1.1	0.9	1.0	0.9	0.9	0.8	0.7	0.6
Stellschlag (m)	1.6	1.6	1.6	1.6	1.8	1.8	1.8	1.8	1.8	1.8	1.8
Bewegungsschlag - Längsrichtung (m)	1.6	2.2	3.0	3.0	3.6	3.6	3.6	3.6	3.6	3.6	3.6
Bewegungsschlag - Horizontal (m)	0.4	0.5	0.6	0.6	0.6	0.6	0.7	0.7	0.7	0.7	0.7
Drehwinkel (°)	12	12	12	10	10	10	8	10	8	8
Aufsteigerungsstrich (mm)	1580	1580	900	1000	1000	1100	1100	1100	1100	1100	1100
Art des Stapels - Quadrat (mm)	F200-F350	F200-F400	F300-F500	F300-F600	F400-F800	-	-	-	-	-	-
Art des Stapels - Rund (mm)	F200-F350	F200-F400	F300-F500	F300-F600	F400-F800	-	-	-	-	-	-
Min. Seitenabstand (mm)	390	750	900	1005	1190	1610	1610	1720	1720	/	/
Min. Abstand zum Eckhaufen (mm)	1100	1400	1370	1480	1660	1785	1785	2055	2055	/	/
Kran - Maximalgewicht beim Heben (t)	8	8	12	12	12	16	16	25	25	25	30
Kranich - Höchstlänge des Stapels (m)	13	13	14	14	14	15	15	16	16	16	16
Leistung - Hauptmotor (kW)	45	45	45	74	74	111	119	135	135	135	135
Leistung - Kranmotor (kW)	22	22	30	30	30	30	30	45	45	45	45
Gesamtgröße - Arbeitslänge (mm)	8000	10000	10500	12000	12000	13800	14000	14500	14800	15200	16000
Gesamtgröße - Arbeitsbreite (mm)	4110	4880	6310	6488	7320	8190	8290	8530	8910	9010	9110
Gesamtabmessung - Transporthöhe (mm)	3250	3300	3176	3146	3146	3310	3310	3400	3475	3495	3845
Gesamtgewicht (t)	130	210	270	370	470	620	730	870	970	1070	1210

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	SINOVO
Zertifizierung:	CE/GOST/ISO9001
Modellnummer:	VY-Reihe

Min Bestellmenge:	1
Lieferzeit:	AUF VORRAT
Zahlungsbedingungen:	T/T& L/C
