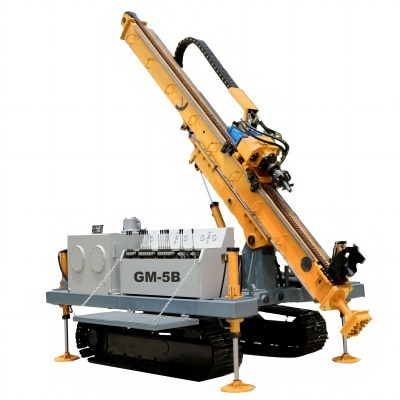

I. Anwendung
1. Stützung von tiefen Baugruben im städtischen Bereich, Stützung von Erdankern, Stützung von Böschungen für Eisenbahnen und Autobahnen.
2. Anti-Auftriebs-Ankerstangen, dünne unterirdische Schlitzwände und Abdichtungswände bei der Bauwerksgründung.
3. Rohrschirm-Injektion und Wasserstopp-Injektion im Tunnelbau.
4. Sprenglochbau in Fels und Boden für Autobahnen, Bergwerke, Wasserkraftdämme usw.
5. Bauwerksverstärkung, Wasserabdichtung und -verschluss. Bauwesen, Weichbodenbehandlung und geologische Gefahrenabwehr für verschiedene Industrie- und Zivilgebäude wie Eisenbahnen, Autobahnen, Brücken, Straßenunterbauten und Dammfundamente.
6. Bautechnische Ausführung von Ankerbohrungen, Tiefloch-Vertikalbohrungen, Verrohrungsbohrungen und Bohrgestänge-Verrohrungs-Verbundbohrungen.
7. Es kann für die Einzelrohr- und Doppelrohrkonstruktion des allgemeinen Rotationsinjektionsbaus verwendet werden.
II. Hauptmerkmale
1. Es verwendet einen vollhydraulischen Drehantrieb, stufenlose Drehzahländerung, hohe Bohreffizienz und geringe Arbeitsintensität.
2. Das Hydrauliksystem der Bohranlage ist stabil, zuverlässig und hat eine lange Lebensdauer.
3. Der Drehkopf verwendet einen hydraulischen Drehzahländerungsmodus und ist mit hohen und niedrigen Gängen ausgestattet, um den Anforderungen verschiedener Formationen und unterschiedlicher Bohrverfahren gerecht zu werden.
4. Die Bohranlage hat die Funktion des Raupenfahrwerks, und die Ausrüstung ist einfach und schnell zu bewegen.
5. Der Rahmen dreht sich mit einem großdurchmessrigen Drehkranzlager. Bei Bedarf kann die Lochposition leicht zur Seite des Raupenfahrwerks gedreht werden, um manuelle Arbeiten zu ermöglichen.
6. Die Struktur ist kompakt, zentralisiert bedienbar, bequem und sicher.
7. Die Säule kann vorwärts und rückwärts teleskopiert werden, um den Anforderungen des Ankerbaus gerecht zu werden.
8. Die Standardkonfiguration verwendet eine einzelne Klemme am Lochmund und ist mit einem speziellen Schäkelwerkzeug ausgestattet. Es ist bequemer, das Bohrgestänge zu demontieren. Eine Doppelklammer kann ebenfalls ausgewählt werden, um die Arbeitsintensität und die Betriebszeit beim Be- und Entladen des Bohrgestänges zu reduzieren.
III. Einsatzbereich der Bohranlage:
1. Es eignet sich für Hochgeschwindigkeitsbohrungen und Schlammentfernung in Böden, Sand und anderen Formationen; Drei-Flügel-Bohrer und einförmige Bohrer zum Bohren.
2. Es eignet sich für Luft-Down-the-Hole-Hammerbohrungen und Luftschlammentfernung in Fels- und Bruchschichten.
3. Geeignet für hydraulische Hammerbohrungen am Bohrlochgrund und Schlammentfernung in Bruchschichten, Sand- und Kiesschichten und anderen Schichten mit hohem Wassergehalt.
4. Bohrgestängebohrungen und Verrohrungs-Verbundbohrungen.
5. Einzelrohr-, Doppelrohr-, Dreifachrohr-Rotationsspritzen, Schwingungsspritzen, Festkörperspritzen und andere Rotationsspritzverfahren können realisiert werden (optional für den Kunden).
6. Es kann als komplette Ausrüstung mit der Hochdruck-Injektionspumpe, dem Schlammmischer, dem Rotationsspritzen, den Schwingungsspritzwerkzeugen, der Führung, der Düse, dem Drei-Flügel-Bohrer, dem geraden Bohrer, dem Verbundbohrer der Xitan Equipment Company verwendet werden.
7. Es kann nahtlos mit in- und ausländischen Bohrwerkzeugen über Reduzierstücke verbunden werden.
IV. Technische Hauptparameter
Max. Drehmoment | 8000 N.m |
Geschwindigkeit | 0-140 U/min |
Max. Hub des Drehkopfes | 3400 mm |
Max. Hubkraft des Drehkopfes | 60 kN |
Max. zulässiger Druck des Drehkopfes | 30 kN |
Bohrgestänge-Durchmesser | Ф50 mm,Ф73mm,Ф89 mm |
Bohrwinkel | 0°~ 90° |
Drehkopf-Heben/Druckbeaufschlagungsgeschwindigkeit | Spritzanpassungsgeschwindigkeit 0~0,75/1,5 m/min |
Drehkopf-Schnellhub | 0~13,3 /0~26,2 m/min |
Motorleistung | 55+11 kW |
Säulenverlängerung | 900 mm |
Steigfähigkeit | 20° |
Fahrgeschwindigkeit | 1,5 km/h |
Gesamtabmessung | (Arbeiten) 3260*2200*5500mm |
(Transport) 5000*2200*2300mm | |
Gesamtgewicht | 6500 kg |
