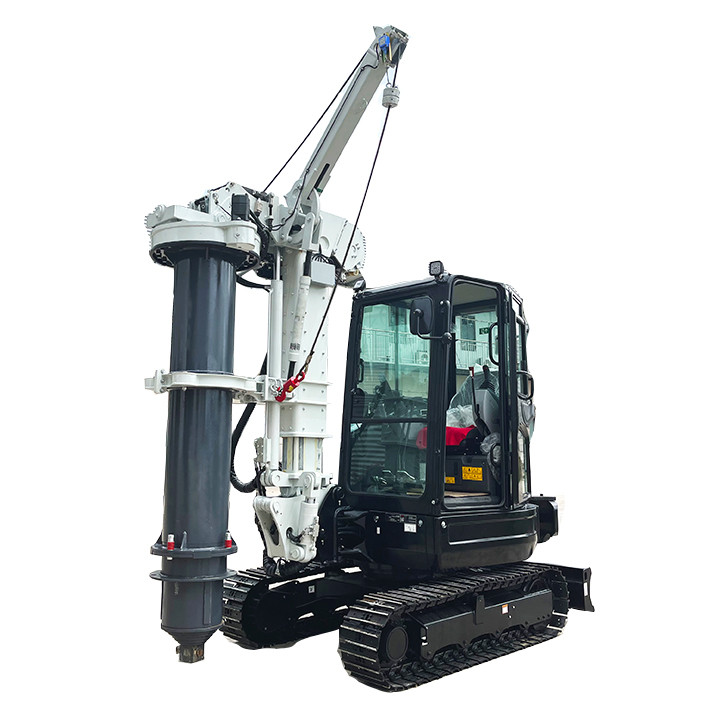

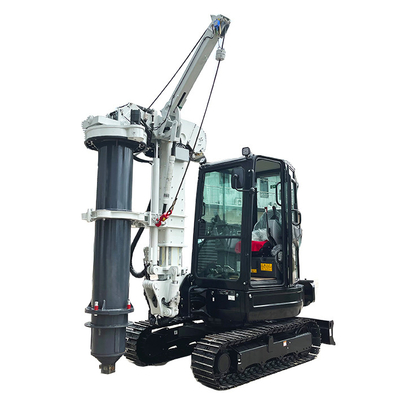

Hervorheben: | TR10 Drehbohranlage |
---|
Modell | Der Wert der Verpackung |
Kelly Bar Größe | |
Maximaler Durchmesser des Bohrloches | 800 mm |
Höchsttiefe | 12 m |
Min. Durchmesser des Bohrloches | 400 mm |
Durchmesser | Ø377 mm |
Fahrgestell | |
Typ des Fahrwerks | Sany (Basisgewicht 3,5 Tonnen) |
Motor | Yanmar 3TNV88 |
Nennleistung / Rpm | 20.4KW / @2000 Rpm |
Kraftstofftankkapazität | 50 L |
Lärmpegel innerhalb der Kabine | 69 (dB) |
Geräuschpegel | 98 ((dB) |
Hydraulisches System | |
Hauptpumpenstrom | 88 L/min |
Betriebsdruck der Hydraulikanlage | 280 bar |
Höchstdruck des hydraulischen Systems | 315bar |
Kapazität des Hydraulikbehälters | 40 L |
ganze Maschine | |
Vollständig | 1680 mm |
Länge der Maschine | 3516 mm |
Transporthöhe | 2736 mm |
Streckenlänge | 2155 mm |
Breite der Gleisplatte | 300 mm |
Gesamtgewicht (ohne Eimer) | 6T |
Fahrgeschwindigkeit | 4.4 km/h |
Traktion | 36.8kN |
Drehkopf | Doppelmotoren |
Höchstdrehmoment | 10 kNm |
Höchstgeschwindigkeit der Protation | 26 Umdrehungen pro Minute |
Spin-off-Geschwindigkeit | 48 Rpm |
Hauptwinde | |
Zugkraft der ersten Schicht | 20 kN |
Höchsthebe- und Absetzgeschwindigkeit | 40 m/min |
Durchmesser des Drahtseils | 12 mm |
Hilfswinde | |
Zugkraft der ersten Schicht | 10 kN |
Höchsthebe- und Absetzgeschwindigkeit | 40 m/min |
Durchmesser des Drahtseils | 12 mm |
Abbiegungszylinder | Abbiegungszylinder |
Spannung | 60 kN |
Schubkraft | 50 kN |
Schlaganfall | Abweichung nach rechts 550 mm Abweichung nach links 800 mm |
Mastvergrößerung | Mastteleskopzylinder zwei Abschnitte |
Zuführkraft | 30KN |
Ziehen Sie die Kraft nach oben. | 35KN |
Schwingwinkel des Masts | Vorderseite 4° Rückseite 2° Links und rechts Winkel 5° |
Schlaganfall | 1100 mm |
Sehr geringer Kopfraum | Sehr geringer Kopfraum |
Höchste Arbeitshöhe | 3950 mm |
Mindestarbeitshöhe | 3500 mm |
Hinweis: Änderungen der Produkttechnologie können ohne vorherige Ankündigung geändert werden. |
